浪漫的五月里，同學們迎來了第十五屆“挑戰杯”大賽

  熱情的六月里，我們相約實驗室和大家一起分享“挑戰杯”的經驗和成果

  參賽的同學們向我們展示了他們參加“挑戰杯”的作品，并向我們講述了他們的設計理念，與我們分享了他們這次參加大賽之后的心德和體會。讓他們簡單的回答了如果你的產品上市了，你要怎么向顧客推銷自己的產品。

  綠蟲仿生機器人是屬于一種以太陽光線為動力的昆蟲機器人，可以模仿某些昆蟲的行為，當這些機器人受到一定的光線照射后，以小型電機做的腳便會移動整個身體，光線越強移動越快，光線越弱移動越慢，甚至停止不動。在這里光線就是它的“食物”，機器人得到食物(光線)便可以行動，而這個動作并不是預先編制的，而是受外界光線千變?nèi)f化的影響。如果你把這個做好的機器人丟在野外環境中，只要有光線和不被破壞得粉碎，它就會一直頑強地“爬行”下去，這就是綠蟲仿生機器人的樂趣所在。有趣的地方還有就是加入了觸須反饋控制，在機器人移動的時候不斷檢測前方障礙物來進行躲避。

綠蟲仿生機器人有四部分構成：

（1）鋼絲和開光組成觸角部分

（2）光敏二極管和發光二極管組成蟲眼部分

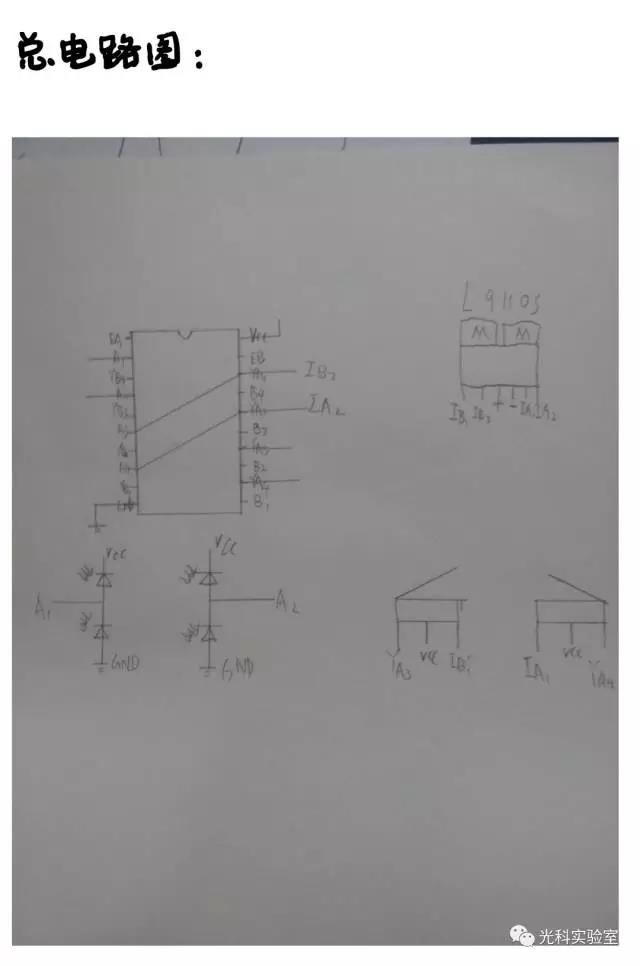

（3）由74hc240集成芯片和l9110s電機驅動模塊組成蟲腦部分

（4）由兩個電機和用報廢卡片組成蟲足部分

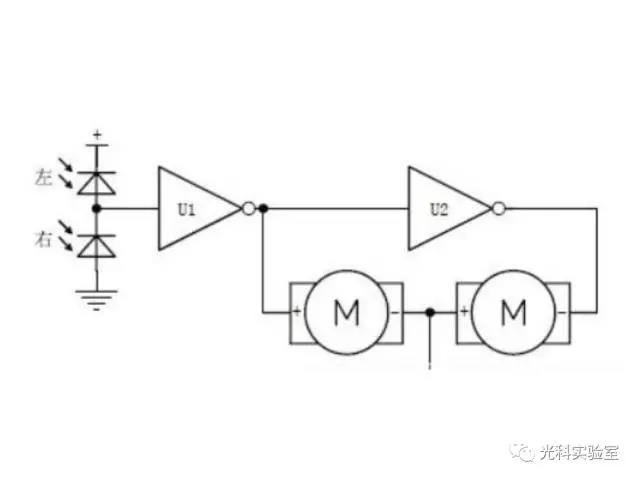

  綠蟲仿生機器人的尋光系統是利用光敏二極管的工作原理。機器人中利用光敏二極管改變綠蟲的電壓信號。

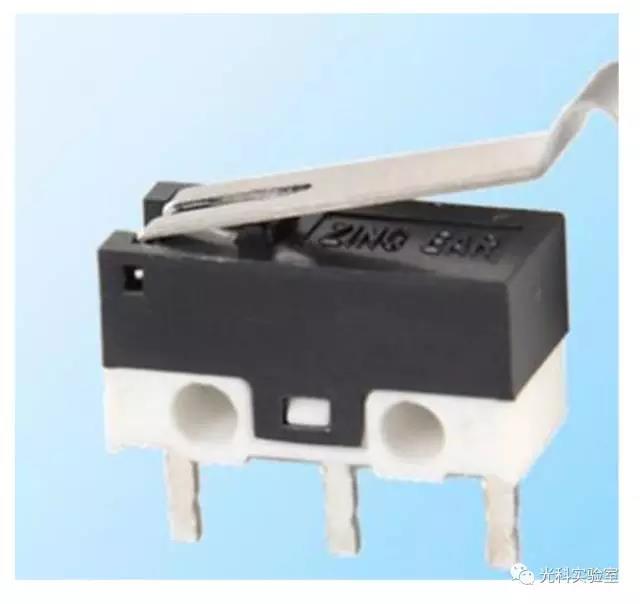

  綠蟲仿生機器人的避障系統是利用觸碰式開關接上鋼絲作為觸角，當觸角接觸到障礙物時觸碰開關就會使芯片產生不同的電壓信號從而改變蟲身的運動軌跡。

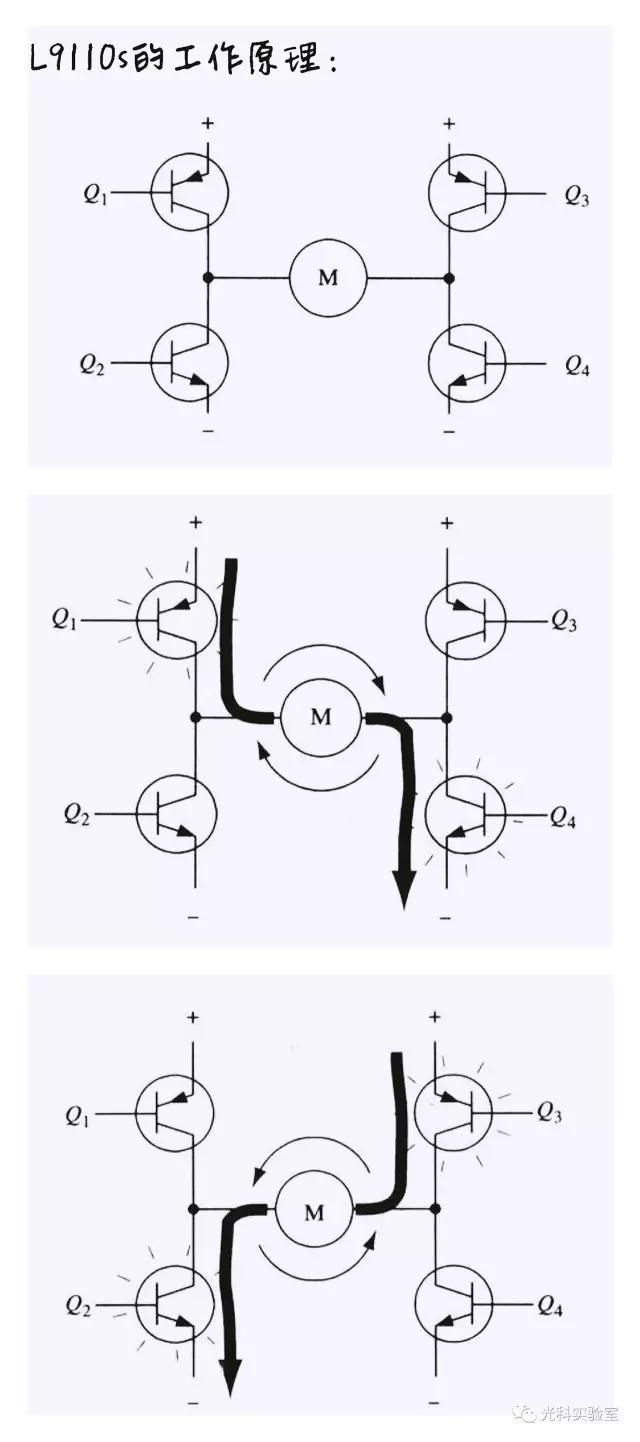

  綠蟲仿生機器人的動力系統利用的是L9110s的工作原理。

  緩存器：（施密特觸發器)
  施密特觸發器的閥值電壓決定了系統的給定值，施密特觸發器的特性也就決定了這個系統的特性。

  緩沖器的作用：
  1. 完成速度的匹配。
  2. 提供一個暫存的空間。
  3. 放大信號，提高驅動能力。減少傳輸及負載對信號源的影響。
  4. 信號隔離的作用，消除負載對信號源的影響。

  小知識：

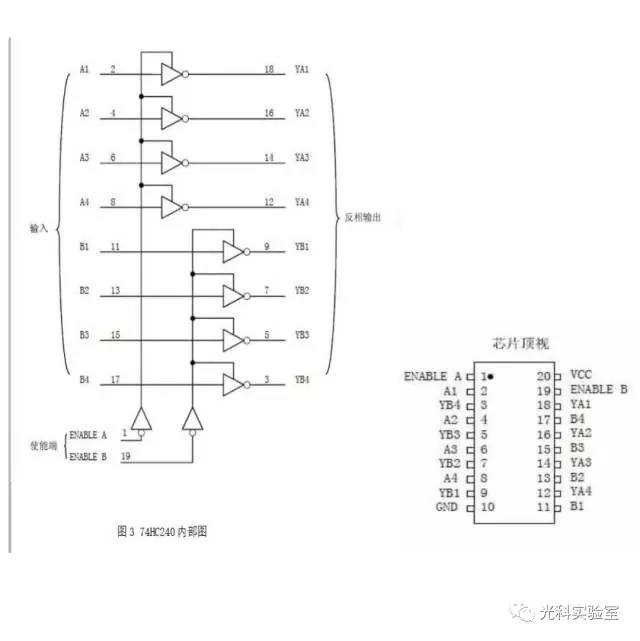

  74hc240芯片的介紹：圖3是74HC240的框圖，可以看到芯片內部由兩組帶有使能輸入端的反向緩沖器組成，輸入端和輸出端分別為A1, A2, A3,A4, B1, B2, B3, B4(對應管腳2, 4, 6, 8, 11, 13, 15, 17);YA1,YA2, YA3, YA4, YB1, YB2, YB3, YB4(對應管腳 18, 16, 14, 12, 9, 7,5, 3)。使能輸入端為Enable A, Enable B (對應管腳1, 19)，電源正(對應管腳20)，電源地(對應管腳10)。
